Premiere für neuen 1.000-Tonnen-Raupenkran von Felbermayr



18/02/2021 | Für die Errichtung eines Gas- und Dampfkraftwerkes in Herne (D) brachte das österreichische Schwertransportunternehmen Felbermayr einen fabrikneuen LR 11000 von Liebherr zum Einsatz. Ergänzend zu diesem 1.000-Tonnen-Raupenkran sind dabei auch SPMTs (Self-Propelled Modular Transporter) und Tieflader groß aufgefahren. Beendet wurde der etwa drei Monate währende Auftrag Mitte Februar.

Großkomponenten mit Stückgewichten von bis zu 457 Tonnen gehören auch beim Schwertransportunternehmen Felbermayr nicht zum Tagesgeschäft. Dass Mitarbeiter und Fuhrpark des Schwergutspezialisten aber auch diesen Herausforderungen gewachsen sind, ist bekannt. Wenn jedoch ein 1.000-Tonnen-Raupenkran erstmals zum Einsatz kommt, schwingt neben der Last auch die Spannung mit. Daher wurde der Einsatz am Rhein-Herne-Kanal in der Metropolregion Rhein-Ruhr in Nordrhein-Westfalen mit Spannung erwartet.

Die Ausgangsorte für die insgesamt vier Großkomponenten waren in den Siemens-Werken Berlin, Mühlheim an der Ruhr sowie Nürnberg. „Die Transporte zum Umschlagplatz unweit der Baustelle wurden seitens Siemens und vom Hauptauftragnehmer Züst & Bachmeier Project GmbH vergeben und teils durch das Felbermayr-Tochterunternehmen Haeger & Schmidt auf dem Wasserweg durchgeführt“, berichtet Projektleiter Matthias Pichl, welcher auch die Felbermayr- Niederlassung Nürnberg leitet.

Von Züst & Bachmeier erhielt Felbermayr den Auftrag für den Umschlag dieser Großkomponenten und den Transport bis zur Kraftwerksbaustelle. Weiters hatte Züst & Bachmeier zuvor 20 Heizflächenmodule per Seefracht und Binnenschiffsnachlauf aus dem fernen China bis zum Umschlagplatz in Herne gebracht.

Raupenkran mit 1.000 Tonnen Gesamtgewicht

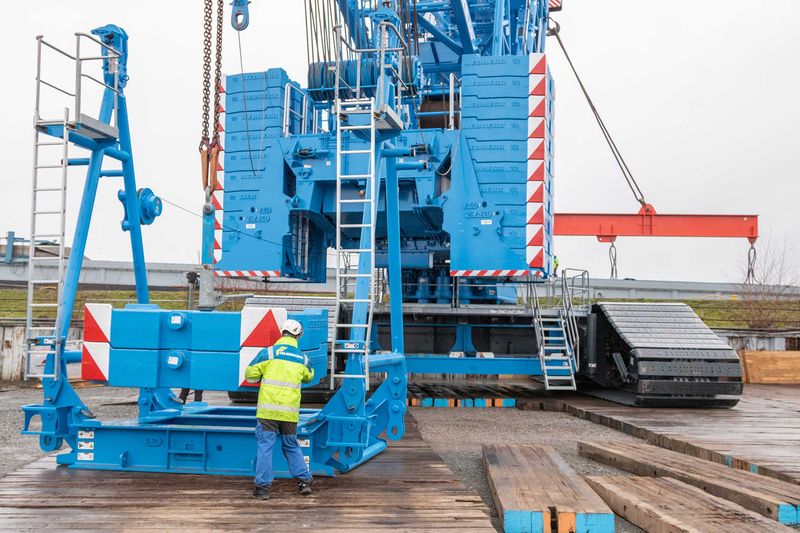

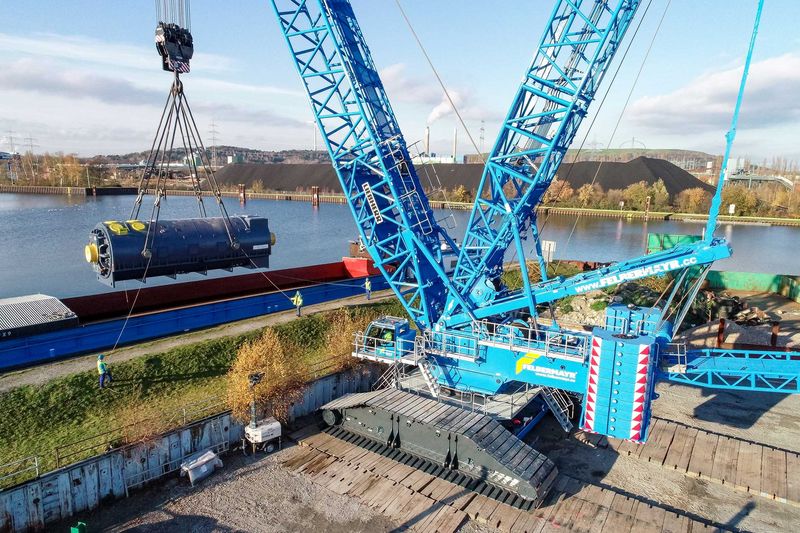

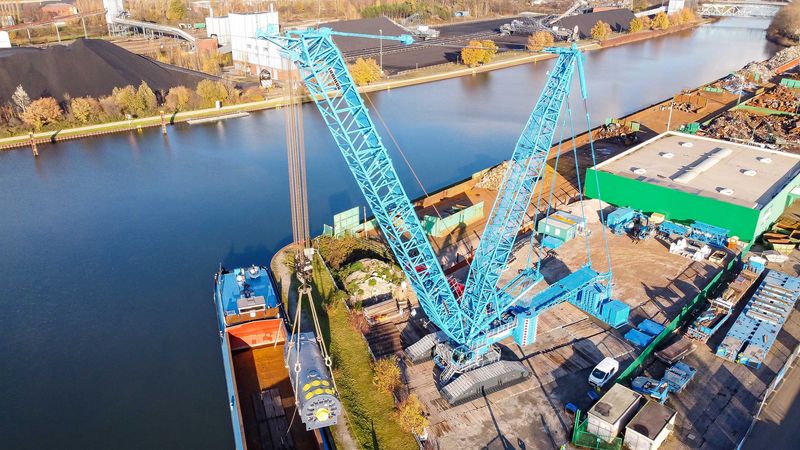

Für den Umschlag des Schwerguts musste der Umschlagplatz zunächst entsprechend adaptiert werden. „Andernfalls hätte er den enormen Drücken nicht standgehalten“, berichtet Pichl und beschreibt die Konfiguration des Raupenkrans: „Zur eingesetzten Ausrüstung des LR 11000 von Liebherr gehörten ein 42 Meter langer Hauptmast mit Derrickausleger, 260 Tonnen Drehbühnenballast sowie 320 Tonnen Schwebeballast. Letzterer wurde jedoch erst nach dem Anschlagen der Schwergutkomponenten mit einem Hilfskran aufgestapelt und diente als notwendiges Gegengewicht.“ Inklusive Hebegut brachte es der Kran so auf mehr als 1.000 Tonnen Gesamtgewicht.

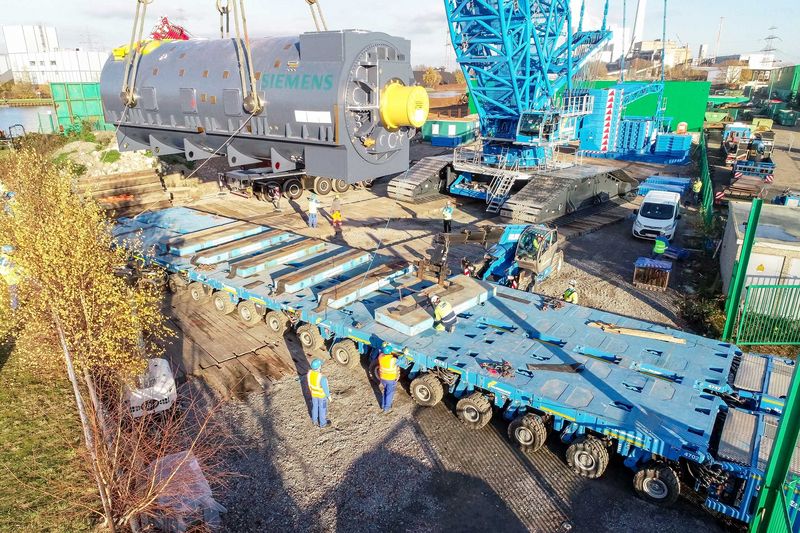

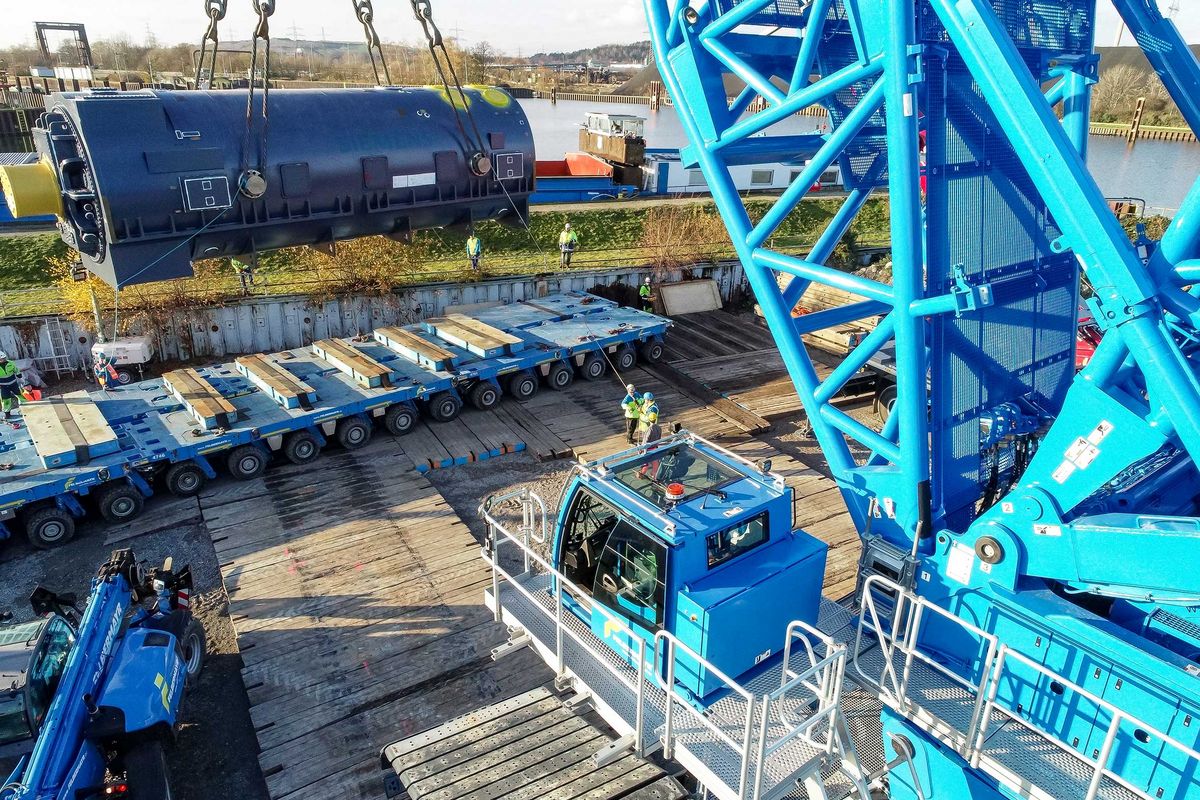

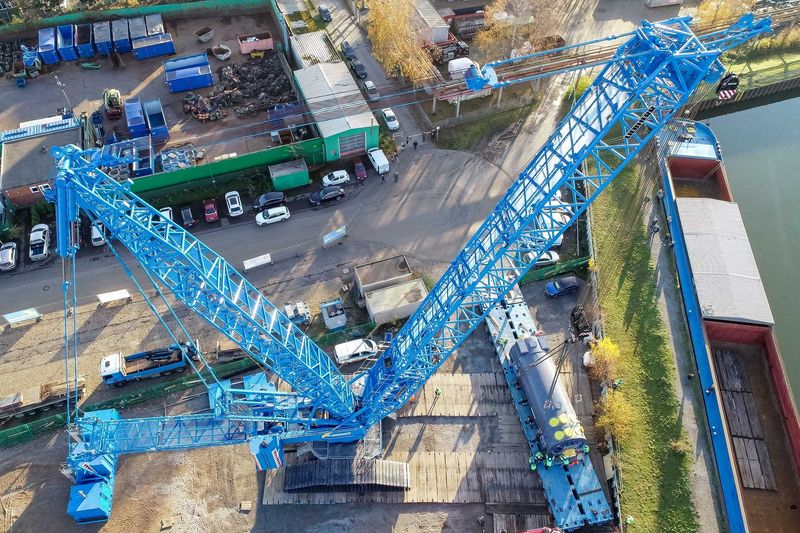

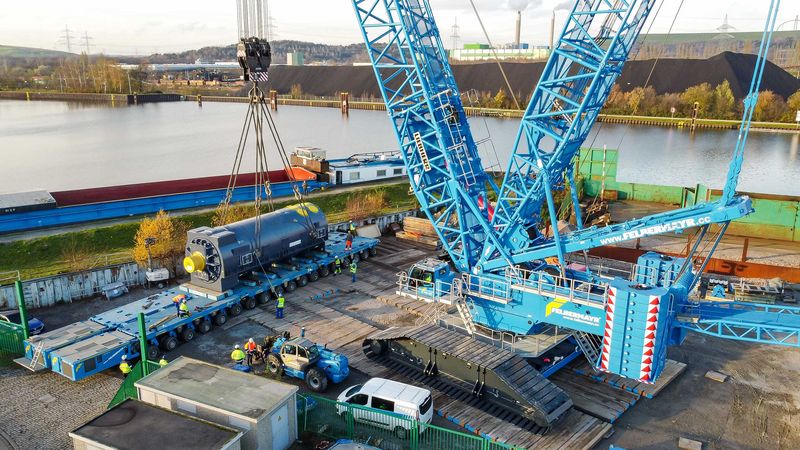

Unter den vier Hauptkomponenten befanden sich eine Gasturbine mit 457 Tonnen, ein Generator mit 450 Tonnen sowie ein Transformator mit 425 Tonnen und die Dampfturbine mit 145 Tonnen. „Aufgrund der eingeschränkten Raumgeometrie am Umschlagplatz konnte der Kran nach der Lastaufnahmen nicht seitlich geschwenkt werden“, merkt Pichl an und erklärt, dass deshalb eine etwa 50 Meter lange Fahrbahn aus Bongossihölzern für den Kran ausgelegt worden sei. So war gewährleistet, dass der Raupenkran unter Last etwa 20 Meter rückwärtsfahren konnte, um vor ihm Platz für den SPMT zu schaffen – auf diesem wurde dann die Last abgelegt und für die Fahrt zur Kraftwerksbaustelle gesichert.

Nachlauf mit SPMT

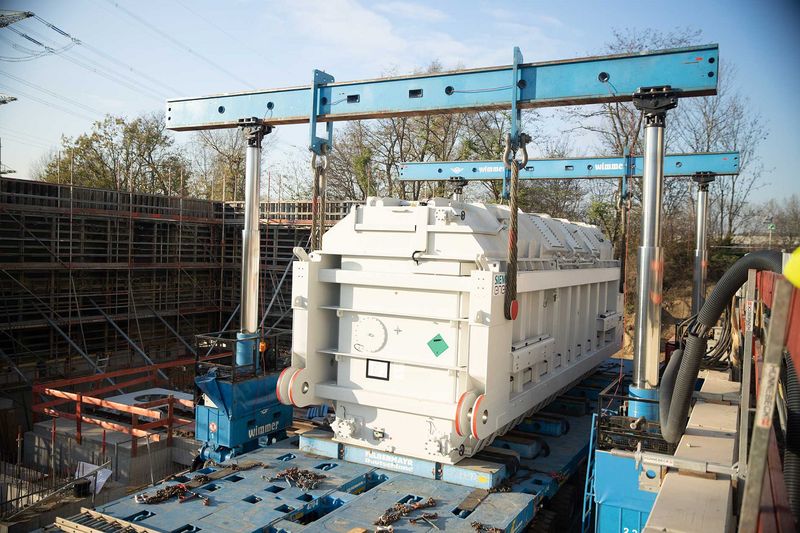

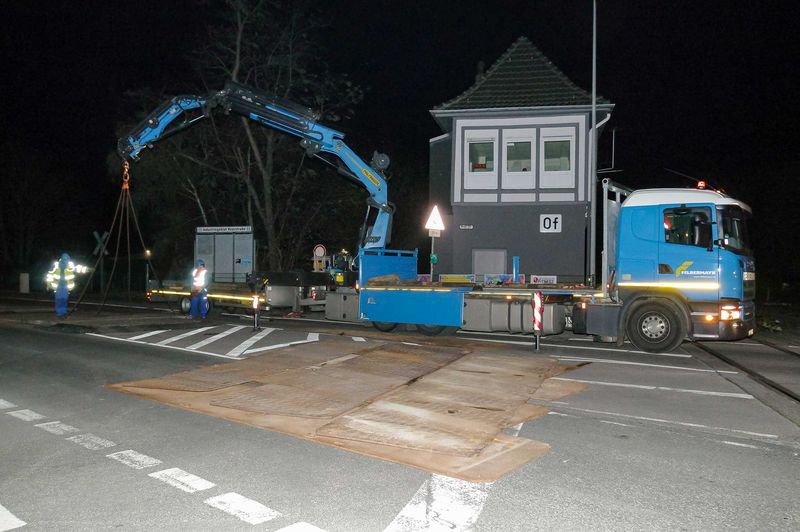

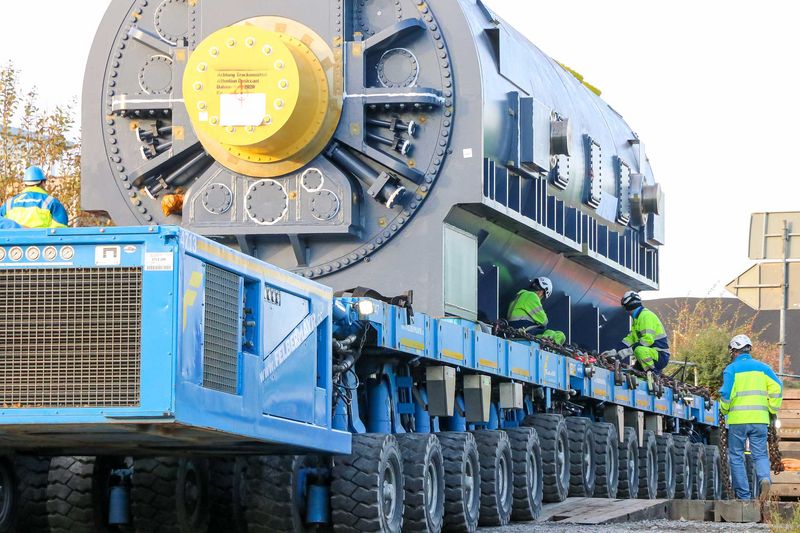

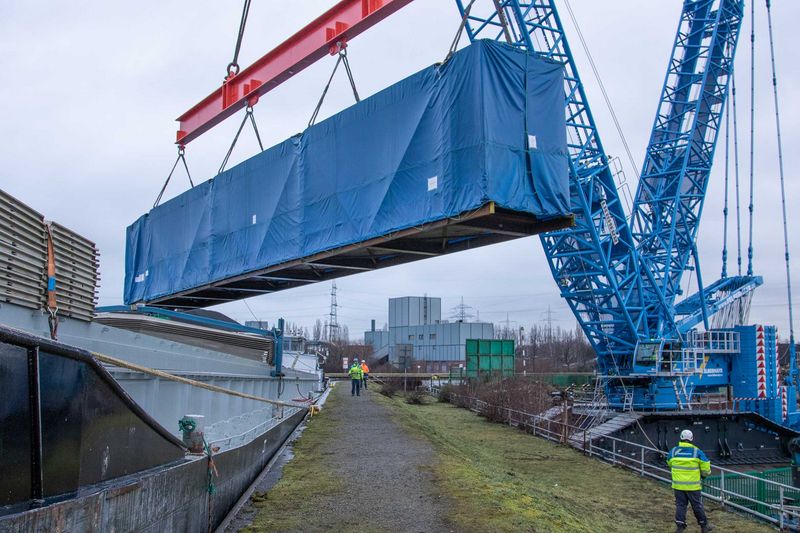

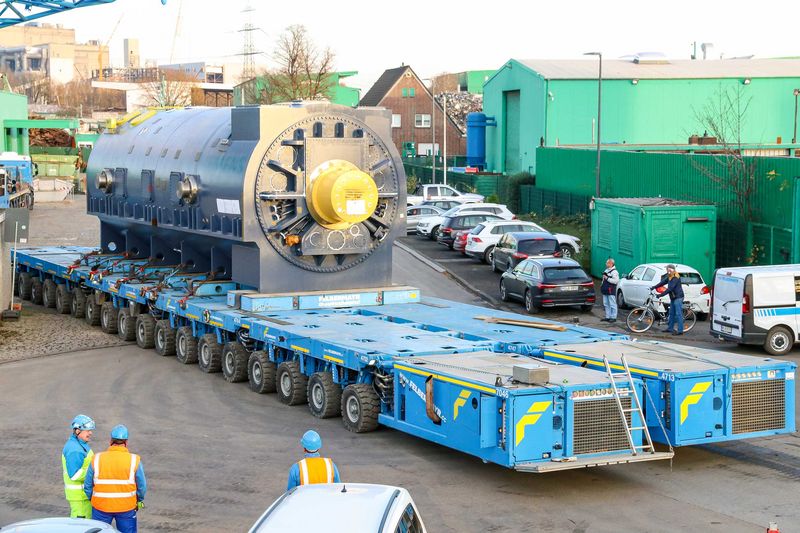

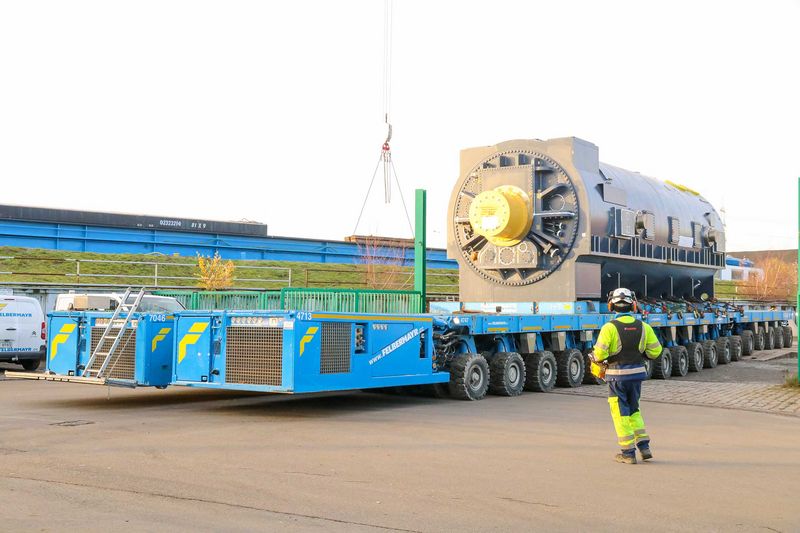

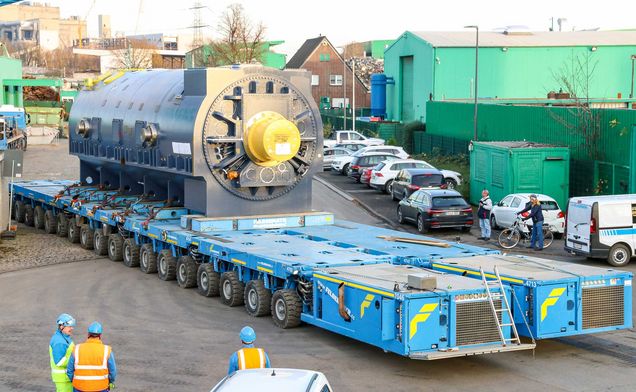

„Die Transporte auf dem Selbstfahrer zur etwa zwei Kilometer entfernten Kraftwerksbaustelle dauerten mehrere Stunden und wurden nachts durchgeführt“, berichtet Pichl und konkretisiert: „Der SPMT war dafür mit 18 parallel gekoppelten Achslinien und zwei Power-Pack-Units konfiguriert. Damit war das Gewicht auf der Fahrbahn gut verteilt.“ Zudem seien an neuralgischen Punkten wie Bordsteinkanten auch Stahlplatten ausgelegt worden. Weiters kam zum Überfahren einer nicht ausreichend tragfähigen Brücke ein Brückenüberfahrsystem zum Einsatz. Mitte Februar wurde der Auftrag für Felbermayr mit dem Transport der Heizflächenmodule mit Stückgewichten von etwa 212 Tonnen abgeschlossen.

Die Fertigstellung des gasbefeuerten Kraftwerks mit Kraft-Wärme-Kopplung (KWK) soll bereits Ende kommenden Jahres erfolgen. Damit wird der Heizenergiebedarf von 250.000 Haushalten abgedeckt und zusätzlich umweltfreundlich Strom erzeugt.
